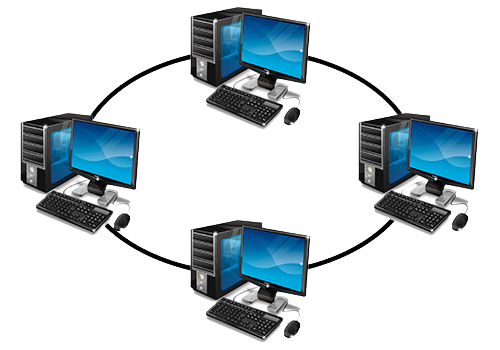

Монтаж локальной сети - работы по объединению существующих либо планируемых компьютерных рабочих мест (РМ) в единую структуру передачи информации.
Для выполнения работ последовательно выполняются технически связанные задачи:
Работа над проектом сети начинается с технического задания (ТЗ). В задании указываются:
Монтаж локальной сети, в свою очередь, выполняется поэтапно:
Компьютерные сети могут создаваться с использованием как медных, так и оптических кабелей. Выполняя монтаж локальной сети, учитывают технические требования производителя к прокладке кабелей. В частности один из важнейших показателей - радиус изгиба кабеля. Чрезмерный изгиб может привести к снижению скорости передачи данных для медного кабеля и, как следствие, невыполнение требований к категории сети, для оптического кабеля - к слому волокна, что потребует перекладки кабеля, установки муфты и т.п.
Прокладку кабеля выполняют одним куском от узла коммутации СКС, до РМ. При прокладке нескольких кабелей в одном направлении - прокладка выполняется одним пучком.
При монтаже кабеля в гофрированной трубе, сначала кабель затягивается в трубу за зонд. После этого гофротруба с кабелем монтируется на установленных клипсах, хомутах.
При прокладке кабелей формируются пучки и по порядку заводятся в коммутационные шкафы.
Кабели в обязательном порядке маркируются согласно рабочему проекту.
По окончанию прокладки кабелей, выполняется монтаж (расшивка) на кросс-панелях и РМ. Расшивка кабеля выполняется по требованиям к категориям СКС, производителей кабелей и компонентов СКС, в некоторых случаях с использование фирменного инструмента. Монтаж СКС выполняется обученным персоналом. В некоторых случаях для сертификации СКС, проектировщики, монтажники должны учиться в обучающих центрах производителей.
Если в составе СКС на РМ монтируются силовые розетки на РМ, используются короба с перегородками. Минимизируются пересечения электрических кабелей и информационных. Подключение розеток на РМ осуществляется группами с установкой группового автомата соответствующего номинала.
Монтаж электрических сетей осуществляется обученным персоналом, с соблюдением правил электробезопасности и требований ПУЭ.
Монтаж локальной сети предполагает установку сетевого оборудования, ИБП, подключения к оборудованию электропитания. После выполнения пуско-наладочных работ в коммутаторы, посредством патч-кордов, коммутируются интерфейсы РМ.
- разработка рабочего проекта;
- прокладка локальной сети;
- монтажные работы активного оборудования;
- пуско-наладочные работы.
Работа над проектом сети начинается с технического задания (ТЗ). В задании указываются:
- месторасположение РМ;
- категория (5е, 6, 7) структурированной кабельной сети (СКС);
- прокладка локальной сети - требования к СКС (количество портов на РМ, электрических розеток);
- расположение узлов коммутации;
- производитель активного оборудования;
- требования к типам активного оборудования сети;
- требования к электропитанию оборудования;
- требования к резервированию электропитания компьютерной сети (оснащение источниками бесперебойного питания (ИБП), времени резервирования электропитания);
- места расположения оборудования.
- Получив ТЗ, специалисты монтажной организации проводят обследование объекта, и получают исходные данные:
- планировки зданий, помещений с указанием расположения РМ;
- трассы прокладки кабелей;
- уточненные места расположения коммутационных узлов СКС, активного оборудования;
- точки подключения электропитания.
Монтаж локальной сети
Согласованный заказчиком рабочий проект передается организации, выполняющей монтаж, в работу.Монтаж локальной сети, в свою очередь, выполняется поэтапно:
- прокладка локальной сети;
- монтаж электрических кабелей от точек подключения электропитания до мест установки активного сетевого оборудования;
- монтаж активного оборудования сети.
Прокладка локальной сети
Работы начинают с подготовки трассы прокладки. В процессе подготовки:- трассы по проекту проверяются приборами на пересечение, прохождение электропроводок - для безопасности работ и сохранения последних;
- высверливаются, пробиваются отверстия в стенах и перекрытиях;
- уточняются трассы прокладки;
- монтируются пластиковые, металлические короба и лотки, крепления (клипсы, муфты) для монтажа гибкой гофрированной или жесткой трубы;
- по уровню устанавливаются шкафы, стойки, где размещается пассивное, активное сетевое оборудование.
Компьютерные сети могут создаваться с использованием как медных, так и оптических кабелей. Выполняя монтаж локальной сети, учитывают технические требования производителя к прокладке кабелей. В частности один из важнейших показателей - радиус изгиба кабеля. Чрезмерный изгиб может привести к снижению скорости передачи данных для медного кабеля и, как следствие, невыполнение требований к категории сети, для оптического кабеля - к слому волокна, что потребует перекладки кабеля, установки муфты и т.п.
Прокладку кабеля выполняют одним куском от узла коммутации СКС, до РМ. При прокладке нескольких кабелей в одном направлении - прокладка выполняется одним пучком.
При монтаже кабеля в гофрированной трубе, сначала кабель затягивается в трубу за зонд. После этого гофротруба с кабелем монтируется на установленных клипсах, хомутах.
При прокладке кабелей формируются пучки и по порядку заводятся в коммутационные шкафы.
Кабели в обязательном порядке маркируются согласно рабочему проекту.
По окончанию прокладки кабелей, выполняется монтаж (расшивка) на кросс-панелях и РМ. Расшивка кабеля выполняется по требованиям к категориям СКС, производителей кабелей и компонентов СКС, в некоторых случаях с использование фирменного инструмента. Монтаж СКС выполняется обученным персоналом. В некоторых случаях для сертификации СКС, проектировщики, монтажники должны учиться в обучающих центрах производителей.
Монтаж электрических кабелей
Подключение сетевого оборудования осуществляется от точек подключения электропитания, назначенных заказчиком. Для подключения монтируются электрические кабели. Тип кабелей, сечение жил определяются проектом.Если в составе СКС на РМ монтируются силовые розетки на РМ, используются короба с перегородками. Минимизируются пересечения электрических кабелей и информационных. Подключение розеток на РМ осуществляется группами с установкой группового автомата соответствующего номинала.
Монтаж электрических сетей осуществляется обученным персоналом, с соблюдением правил электробезопасности и требований ПУЭ.
Монтаж активного сетевого оборудования
Компьютерные сети осуществляют обмен информации между пользователями посредством активного оборудования сети:- сетевой маршрутизатор;
- WI-FI маршрутизатор;
- сетевой коммутатор;
- хаб;
- мост;
- модем.
Монтаж локальной сети предполагает установку сетевого оборудования, ИБП, подключения к оборудованию электропитания. После выполнения пуско-наладочных работ в коммутаторы, посредством патч-кордов, коммутируются интерфейсы РМ.
Пуско-наладочные работы компьютерной сети
В процессе пуско-наладочных работ выполняются:- тестирование вновь построенной СКС, магистральных кабелей с помощью специализированных измерительных приборов;
- проверка, измерение электросети в соответствии с ПУЭ;
- включение, проверка работы ИБП;
- включение, проверка, настройка сетевого оборудования и тестирование по программам указанным в рабочем проекте;
- организацией, выполнявшей монтаж, передается заказчику исполнительная документация, разработанная по действующим нормам и правилам.
