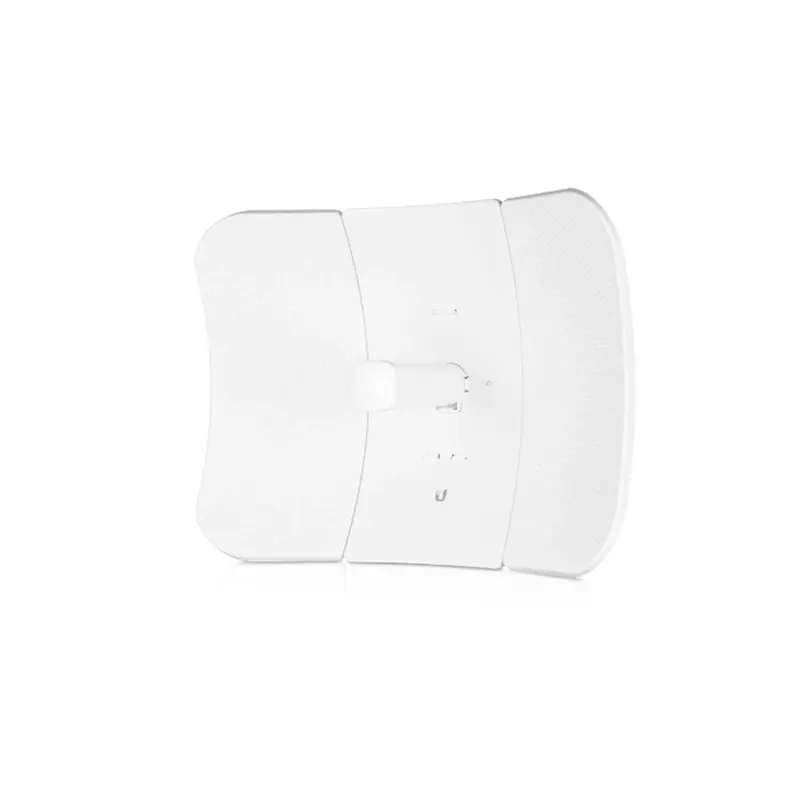

Беспроводной маршрутизатор Ubiquiti LBE-5AC-LR-5

Беспроводной маршрутизатор, Ubiquiti, LBE-5AC-LR-5, airMAX LiteBeam 5AC Long-Range, 1 порт 10/100/1000 RJ-45, 450 Mbps, Passive Poe 24V, адаптер в комплекте, внешняя, 5 ГГц

В модификации airMAX LiteBeam 5AC Long-Range увеличен размер антенны, а её усиление доведено до 26 дБи, что, теоретически, позволяет устанавливать радиомост на удалении 25 км и более. Другие параметры радиовещания:

• рабочий диапазон международной версии — 5150—5875 МГц;
• ширины полосы пропускания в режиме радиомоста — 10/20/30/40/50/60/80 МГц;
• ширины полосы пропускания в режиме абонентского устройства — 10/20/30/40 МГц;
• пропускная способность — более 450 Мбит/с.

Возможна работа двух LiteBeam 5AC Long-Range в режиме радиомоста (топология PtP).

С сетью радиомост соединяется по одному гигабитному порту. Через этот же порт подаётся питание по стандарту PoE в пассивном режиме в диапазоне напряжений 20—27 В. Адаптер с блогом питания постоянного тока 0,3 А напряжением 24 В для гигабитного порта PoE прилагается. Потребление не превышает 7 Вт.

В диапазоне 2,4 ГГц работает (только 15 мин после включения) управляющий канал для дистанционного управления радиомостом.

На устройства линейки airMAX ac устанавливается операционная система airOS v8. Её особенности:

• поддержка протокола airMAX ac;
• смешанный режим airMAX PtMP;
• режим дальней связи PtP;
• ширина полосы пропускания, по выбору;
• автоматический выбор полосы пропускания;
• ручной или автоматический выбор мощности передачи;
• автоматическая подстройка параметра дистанции для исключения переповторов;
• усиленная безопасность по WPA2;
• инструмент выбора канала airMagic;
• исчерпывающий набор инструментов диагностики, включая диагностику радиочастот и анализ спектра airView;
• переосмысленный пользовательский интерфейс;
• динамическое изменение настроек;
• мгновенная валидация полей;
• адаптивность;
• технологии HTML5;
• детализированная статистика.

Доступ осуществляется из любого современного web-браузера.

В LiteBeam 5AC Long-Range есть выделенный WiFi для подключения из мобильного приложения и быстрой настройки со смартфона. Приложение UNMS обеспечивает оперативный доступ к настройкам airOS, и после авторизации позволяет проверять состояние соединения, менять и обновлять текущие настройки, пользоваться инструментами для развёртывания и первичной конфигурации радиомостов, создавать резервные копии настроек и обновлять их, перепрошивать и перезагружать радиомост, сбрасывать настройки, выходить из системы и прекращать авторизацию.

Есть индикаторы включения и сети Ethernet. Также в поставке комплект для монтажа на мачты. Есть регулировка по углу места. Регулировка по азимуту осуществляется путём вращения всей конструкции вокруг несущей мачты. Масса LiteBeam 5AC Long-Range без крепёжного комплекта составляет 1,4 кг, габариты — 512 × 385,8 × 258,3 мм.

Корпус LiteBeam 5AC Long-Range выполнен из алюминия и пластика. Допускается ветровая нагрузка до 550 Н при скорости ветра до 200 км/ч. Диапазон рабочих температур: −40—+70°C.

Также доступен комплект из 5 таких радиомостов (партномер LBE-5AC-LR-5).

• Размеры: 512.5 x 385.75 x 258.3 мм
• Вес: 1.360 кг — без крепления 1.735 кг — с креплением
• Блок питания: 24 В, 0.3 А Gigabit PoE (входит в комплект поставки)
• Максимальное энергопотребление: 7 Вт
• Способ питания: Passive PoE (пины: 4, 5 (+); 7, 8 (-))
• Поддерживаемый диапазон напряжения: 24 В ± 10%
• Усиление: 26 дБи
• Сетевой интерфейс: 1х 10/100/1000 Мбит/с Ethernet-порт
• Процессор: Atheros MIPS 74Kc
• ОЗУ: 64 МБ DDR2
• Светодиодные индикаторы: 1х питание, 1х Ethernet
• Характеристики корпуса: Отражатель (алюминий) / Пластик: PC
• Крепление: На мачту (в комплекте)
• Ветровая нагрузка: 550 ньютон при 200 км/ч
• Стойкость к ветру: До 200 км/ч
• Температура окружающей среды рабочая: -40.. +70 °C
• Влажность окружающей среды рабочая: 5.. 95% без конденсата
• Защита от электростатического разряда / электромагнитного импульса: По воздуху: ±24 кВ При контакте: ±24 кВ

Спецификация радиомодуля

• Выходная мощность: До 20 дБм для РФ (до 25 дБм для других стран)
• Диапазон рабочих частот: 2412–2472 МГц (дополнительный Wi-Fi модуль для управления) 5150–5875 МГц
• Ширина канала: Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
• Скорость передачи — Мощность передатчика — Чувствительность приёмника — Погрешность
• airMAX ac — 1x BPSK (½) — 25 дБм — -96 дБм — +/-2 дБ
• 2x QPSK (½) — 25 дБм — -95 дБм — +/-2 дБ
• 2x QPSK (¾) — 25 дБм — -92 дБм — +/-2 дБ
• 4x 16QAM (½) — 25 дБм — -90 дБм — +/-2 дБ
• 4x 16QAM (¾) — 25 дБм — -86 дБм — +/-2 дБ
• 6x 64QAM (⅔) — 25 дБм — -83 дБм — +/-2 дБ
• 6x 64QAM (¾) — 24 дБм — -77 дБм — +/-2 дБ
• 6x 64QAM (⅚) — 23 дБм — -74 дБм — +/-2 дБ
• 8x 256QAM (¾) — 21 дБм — -69 дБм — +/-2 дБ
• 8x 256QAM (⅚) — 21 дБм — -65 дБм — +/-2 дБ
